Bangunan bergerak jauh lebih sering daripada yang disadari penghuninya. Penurunan fondasi, getaran dari proyek galian di sebelah, beban yang berubah-ubah, hingga pergeseran lapisan tanah di bawahnya semuanya meninggalkan jejak berupa perubahan posisi berskala milimeter. Laser distance sensor digunakan untuk menangkap perubahan sekecil itu secara terus-menerus, tanpa perlu menyentuh permukaan struktur yang dipantau.

Kami akan membahas bagaimana sensor jarak laser diterapkan dalam pemantauan struktur bangunan, apa keunggulannya dibanding metode lain, serta spesifikasi teknis apa saja yang perlu diperhatikan saat memilih perangkat.

Cara Kerja Pemantauan Struktur Berbasis Laser

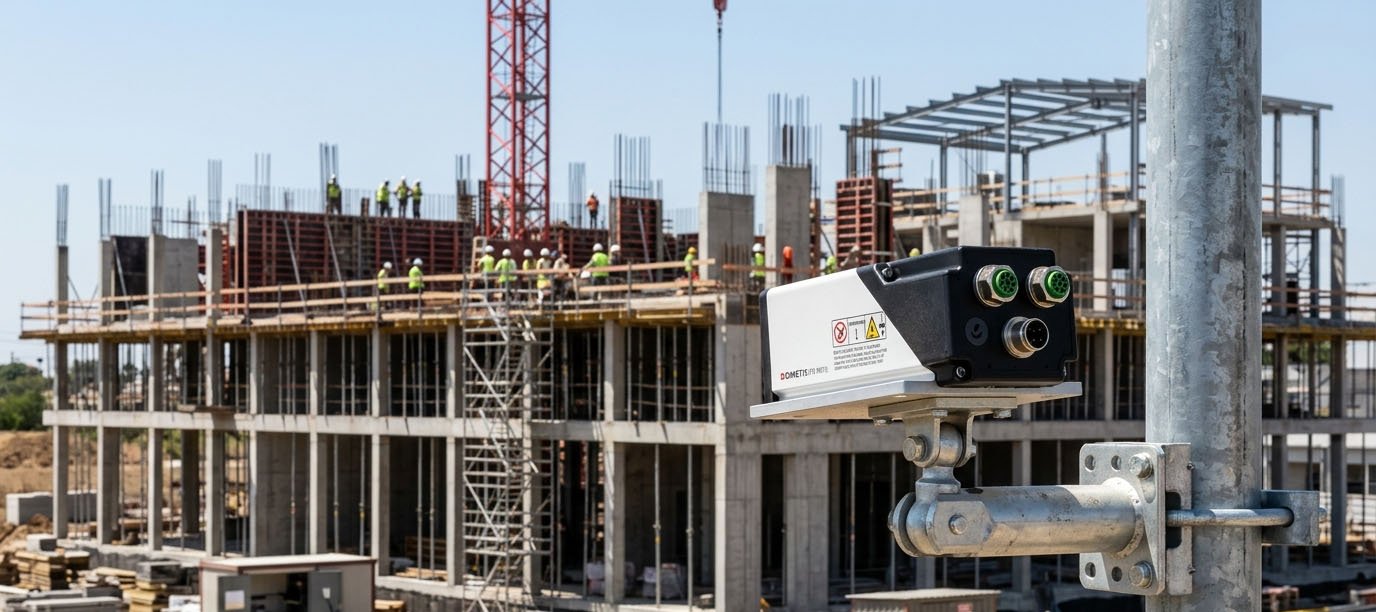

Prinsipnya sederhana. Sensor dipasang pada titik acuan yang stabil, lalu diarahkan ke permukaan struktur yang ingin dipantau, misalnya dinding, kolom, balok, atau pelat lantai. Sensor kemudian mengukur jarak ke permukaan tersebut secara berulang dan terus-menerus.

Selama struktur tidak bergerak, nilai jarak yang terbaca akan relatif konstan. Ketika terjadi deformasi, penurunan, atau pergeseran, nilai jarak ikut berubah, dan perubahan itulah yang dicatat sebagai data deformasi. Hasil pengukuran dikirim ke sistem pemantauan untuk dianalisis secara real-time, sehingga pergerakan yang melewati ambang batas tertentu dapat langsung memicu alarm otomatis.

Penempatan sensor biasanya dilakukan secara strategis pada titik-titik kritis, baik di permukaan interior maupun eksterior bangunan, sesuai dengan hasil kajian struktur yang menentukan bagian mana yang paling rentan bergerak.

Keunggulan Pengukuran Non-Kontak

Tidak Merusak Permukaan Struktur

Karena pengukuran dilakukan dari jarak jauh tanpa menempelkan alat apa pun pada struktur, metode ini cocok untuk bangunan yang tidak boleh dilubangi atau dibebani perangkat tambahan. Bangunan cagar budaya dan struktur dengan permukaan sensitif menjadi contoh paling jelas dari kasus semacam ini.

Pemantauan Berkelanjutan Jangka Panjang

Pengukuran manual hanya memberi gambaran kondisi pada saat petugas datang ke lokasi. Sistem berbasis sensor jarak laser mencatat data sepanjang waktu, sehingga perubahan bertahap seperti penurunan fondasi atau pergerakan berulang akibat siklus pembebanan dapat terdokumentasi dengan rapi selama berbulan-bulan hingga bertahun-tahun.

Respons Cepat terhadap Kondisi Berbahaya

Analisis data yang berjalan secara real-time memungkinkan sistem mengirim peringatan segera setelah pergerakan melampaui batas yang ditetapkan perencana. Selisih waktu inilah yang menentukan apakah tim teknis sempat melakukan tindakan pencegahan sebelum kerusakan menjadi serius.

Spesifikasi Teknis yang Perlu Diperhatikan

Akurasi dan Repeatability

Dua angka ini sering tertukar. Akurasi menunjukkan seberapa dekat hasil pengukuran dengan nilai sebenarnya, sementara repeatability menunjukkan seberapa konsisten sensor menghasilkan angka yang sama untuk kondisi yang sama. Dalam pemantauan deformasi, repeatability justru lebih menentukan, karena yang dicari adalah perubahan relatif dari waktu ke waktu, bukan nilai absolut jaraknya.

Sensor kelas industri untuk aplikasi ini umumnya menawarkan akurasi tipikal sekitar 1 hingga 3 milimeter, dengan repeatability yang dapat mencapai kisaran sepersepuluh milimeter pada perangkat kelas atas.

Jangkauan Pengukuran

Jangkauan sensor jarak laser berbeda tergantung target yang dipantul. Pada permukaan alami tanpa bantuan apa pun, jangkauan umumnya berkisar hingga puluhan meter. Ketika diarahkan ke reflective foil atau pelat pemantul khusus yang dipasang pada struktur, jangkauannya bisa meningkat drastis hingga ratusan meter, memungkinkan satu sensor memantau titik yang jauh lebih jauh.

Ketahanan Lingkungan

Sensor jarak jauh yang dipasang di outdoor harus tahan terhadap debu, kelembapan, dan fluktuasi suhu. Rating proteksi IP65 menjadi standar umum untuk aplikasi semacam ini, sementara rentang suhu operasional perlu disesuaikan dengan iklim lokasi pemasangan. Beberapa model dirancang beroperasi pada rentang suhu ekstrem hingga minus 40 derajat Celsius, meski untuk kondisi tropis seperti Indonesia rentang standar biasanya sudah memadai.

Interface

Agar dapat diintegrasikan dengan sistem pemantauan yang sudah berjalan, sensor perlu mendukung antarmuka komunikasi yang sesuai. Pilihan umum meliputi RS-232, RS-422/485, SSI, serta output digital. Untuk lingkungan industri yang lebih kompleks, tersedia pula opsi Industrial Ethernet seperti PROFINET, EtherNet/IP, dan EtherCAT.

Kecepatan Pengukuran

Laju pengukuran, dinyatakan dalam hertz, menentukan seberapa sering sensor mengambil sampel jarak. Aplikasi pemantauan deformasi jangka panjang tidak selalu membutuhkan laju tinggi, tetapi laju pengukuran cepat berguna untuk mendeteksi pergerakan dinamis, misalnya akibat getaran alat berat atau lalu lintas di sekitar bangunan.

Kapan Metode Ini Paling Tepat Digunakan

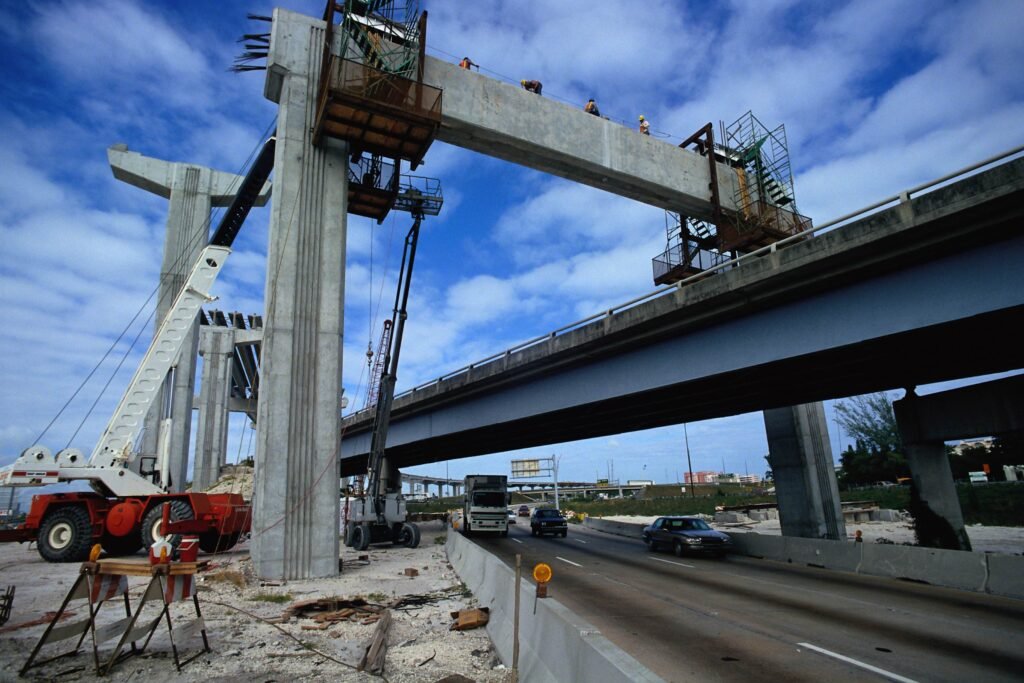

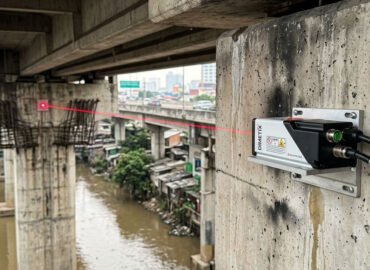

Monitoring menggunakan laser distance sensor paling banyak digunakan pada proyek galian dalam yang berdekatan dengan bangunan eksisting, pekerjaan terowongan di bawah kawasan padat, bangunan tua yang mengalami penurunan bertahap, serta struktur yang menanggung beban berat dan berubah-ubah seperti gudang atau jembatan.

Pada kasus-kasus tersebut, sensor laser sering dikombinasikan dengan instrumen geoteknik lain. Inclinometer memantau pergerakan lateral tanah di sekitar galian, sementara sensor laser memantau respons struktur bangunan terhadap pergerakan tersebut. Kombinasi keduanya memberikan gambaran yang jauh lebih utuh dibanding mengandalkan salah satu saja.

Pertimbangan Sebelum Implementasi

Titik acuan tempat sensor dipasang harus benar-benar stabil, karena jika titik acuan ikut bergerak, data yang dihasilkan tidak mencerminkan deformasi struktur yang dipantau. Perubahan suhu lingkungan juga dapat memengaruhi pembacaan melalui pemuaian material, sehingga kompensasi suhu perlu dipertimbangkan pada pemantauan jangka panjang. Selain itu, permukaan target sebaiknya bersih dan konsisten, karena perubahan kondisi permukaan, seperti tertutup debu tebal atau lumut, dapat memengaruhi kualitas pantulan sinar laser.

Laser distance sensor menjawab satu kebutuhan spesifik dalam pemantauan struktur, yaitu merekam pergeseran milimeter secara terus-menerus tanpa menyentuh bangunan yang dipantau. Nilainya paling terasa pada proyek yang berdampingan dengan bangunan eksisting atau struktur bersejarah, di mana deteksi dini beberapa milimeter pergerakan bisa menjadi pembeda antara perbaikan ringan dan kerusakan yang jauh lebih mahal.
