Ada momen dalam proyek jembatan besar di mana toleransi kesalahan hampir tidak ada ruang sama sekali, misalnya saat bentang baja seberat ribuan ton diangkat dan diposisikan tepat di atas tumpuannya. Pada momen semacam itu, tim rekayasa membutuhkan data pergerakan struktur secara langsung, bukan laporan yang baru tersedia beberapa jam kemudian. Pembahasan artikel kali ini adalah bagaimana sistem monitoring struktur jembatan berbasis laser distance sensor bekerja, menggunakan salah satu proyek monitoring jembatan paling terkenal sebagai ilustrasi.
Studi Kasus: Pengangkatan Bentang Jembatan Huey P. Long

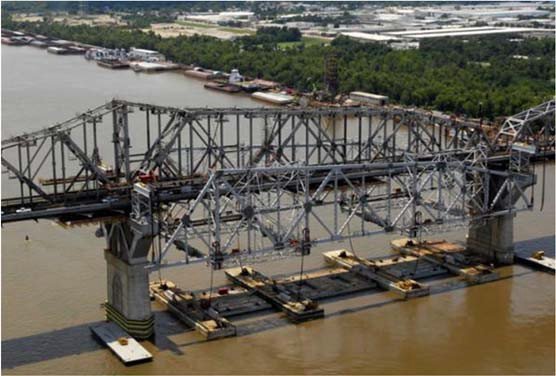

Salah satu contoh paling menonjol dari monitoring struktur jembatan real-time berbasis laser adalah proyek pelebaran Jembatan Huey P. Long di New Orleans, Amerika Serikat. Proyek ini melibatkan dua bentang rangka baja sepanjang sekitar 160 meter dengan berat masing-masing sekitar 2.700 ton, yang dirakit di darat, diangkut menggunakan tongkang, lalu diangkat secara bersamaan hingga ketinggian sekitar 40 meter untuk dipasang tepat di posisi akhirnya di atas Sungai Mississippi.
Tim rekayasa infrastruktur yang menangani proyek ini membutuhkan sistem pemantauan jarak jauh untuk mengukur distorsi rangka baja selama proses pengangkutan, pengangkatan, dan pemasangan, guna mencegah tegangan berlebih atau tekukan pada struktur selama proses berlangsung.
Cara Kerja Sistem

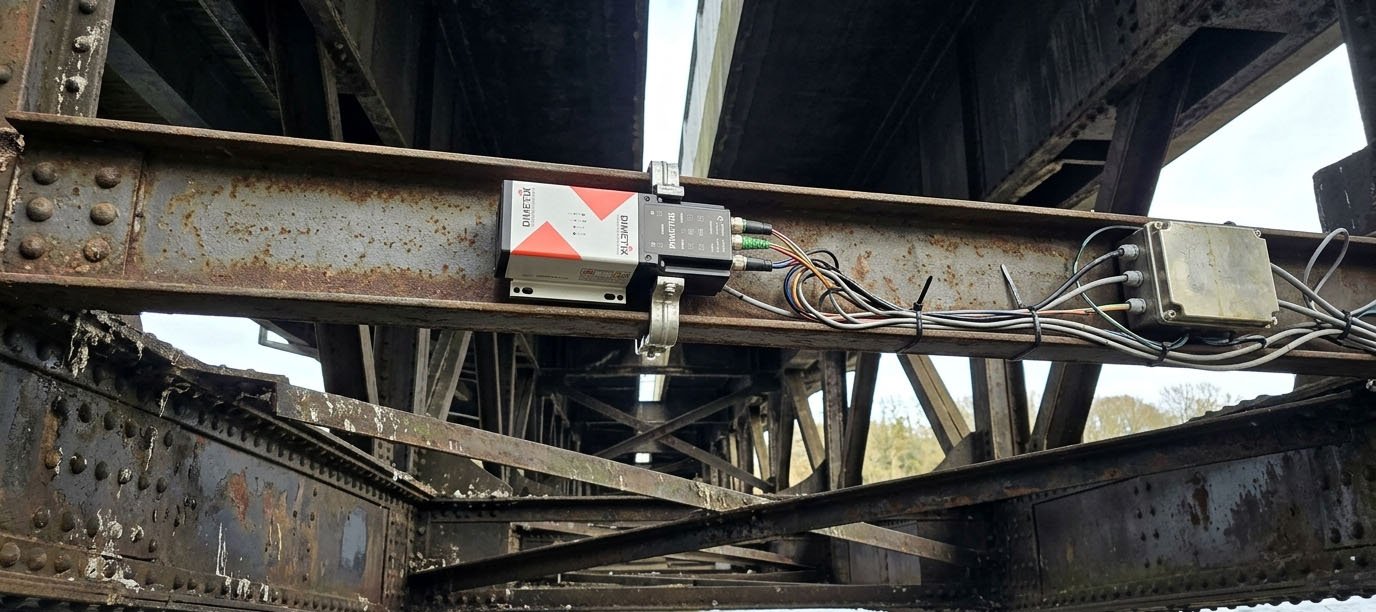

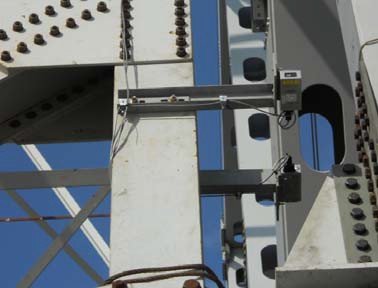

Sepuluh unit laser distance sensor dipasang pada kedua bentang rangka, lima sensor di masing-masing sisi, untuk mengukur distorsi rangka di luar bidang datarnya. Seluruh sensor pada proyek ini terhubung melalui kabel ke satu data logger pusat, yang kemudian mengirimkan data ke laptop dengan multi display yang dipasang di bawah dek jembatan. Data diperbarui setiap sekitar lima detik dan dipantau secara terus-menerus oleh tim di lapangan.
Representasi grafis dari kemiringan dan deformasi rangka menjadi dasar pengambilan keputusan tim rekayasa selama proses pengangkatan berlangsung, memungkinkan penyesuaian posisi rangka dilakukan secara langsung tanpa harus menghentikan operasi pengangkatan. Sistem ini juga terbukti sama pentingnya saat memantau pergerakan lateral rangka ketika digeser masuk ke posisi akhirnya di atas tumpuan, sebuah tahap yang menurut pihak pengembang proyek sama kritisnya, bahkan disebut lebih kritis, dibanding proses pengangkatan itu sendiri.
>> CEK PRODUK LASER DISTANCE SENSOR DI SINI <<
Studi kasus Jembatan Huey P. Long menunjukkan bahwa dalam pekerjaan rekayasa berskala besar, kecepatan dan keakuratan data sama pentingnya dengan kekuatan material itu sendiri. Sepuluh sensor laser yang memperbarui data setiap lima detik memberi tim rekayasa mata tambahan untuk melihat apa yang tidak bisa dilihat langsung oleh manusia, yaitu distorsi mikro pada rangka baja seberat ribuan ton. Sistem sederhana ini membuktikan bahwa monitoring real-time bukan sekadar alat bantu, melainkan bagian dari strategi mitigasi risiko yang menentukan keberhasilan proyek.
