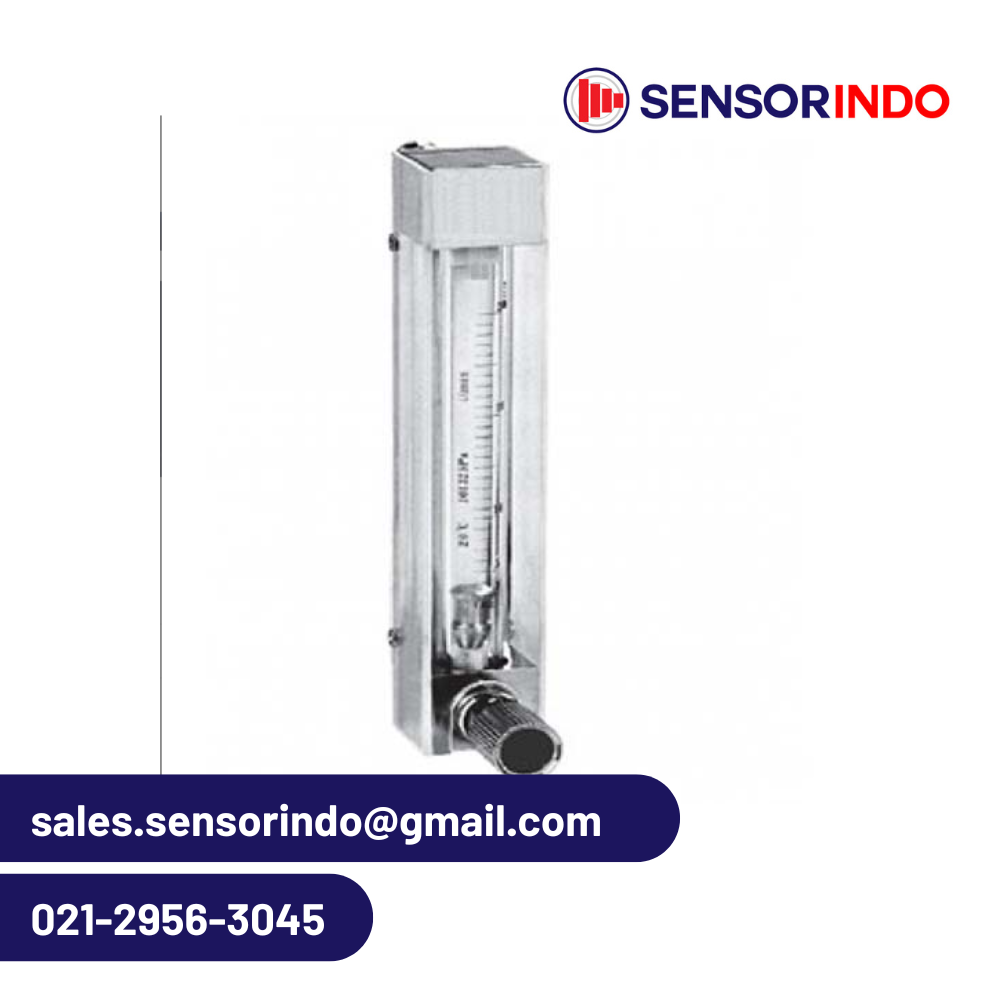

PFM220 Tipe Rotor Kaca – Flowmeter Area Variabel
Jenis Fluida
Cocok untuk mengukur aliran gas korosif dan cairan korosif.
Bahan yang Bersentuhan dengan Fluida
- Bodi & konektor: Kuningan (brass) atau baja tahan karat (stainless steel)
- Bahan penyegel (seal): Nitrile atau Viton
- Pelampung (float): Baja tahan karat, onyx, atau plastik polymethylmethacrylate (PMMA)
- Ukuran koneksi:
- Fitting logam: M10
- Fitting selang: 2 × Ø8 mm
- Metode pemasangan: Back-to-back (punggung ke punggung)
Kondisi Operasional
- Tekanan kerja maksimum: ≤ 2 MPa (20 bar) @ 38°C (100°F)
- Suhu kerja maksimum: ~ +60°C
- Akurasi pengukuran:
- ±4% dari skala penuh
- ±2,5% dari skala penuh untuk ukuran DN6–DN10 mm
Pengenalan
Flowmeter area variabel (Variable Area Flowmeter) merupakan jenis flowmeter tekanan diferensial yang sederhana dan serbaguna untuk mengukur aliran cairan, gas, maupun uap.
Prinsip kerjanya didasarkan pada perubahan luas penampang aliran fluida terhadap perbedaan tekanan yang relatif konstan.
Dalam flowmeter jenis ini, indikasi aliran ditunjukkan secara langsung oleh posisi pelampung, piston, atau bilah (vane) di dalam tabung pengukur. Saat laju aliran meningkat, pelampung naik karena area aliran yang lebih besar terbuka, dan saat laju aliran menurun, gravitasi atau pegas akan mengembalikan pelampung ke posisi semula.
Flowmeter tipe gravitasi seperti rotameter kaca PFM220 harus dipasang secara vertikal (arah aliran dari bawah ke atas), sedangkan tipe berpegas dapat dipasang pada berbagai posisi.
Setiap unit dilengkapi dengan indikator lokal dan dapat ditambahkan sensor posisi atau transmiter (pneumatik, elektronik, digital, atau serat optik) untuk pemantauan atau kontrol jarak jauh.
Jenis-jenis Flowmeter Area Variabel
- Rotameter (dengan pelampung di tabung kerucut)
- Kombinasi orifice/rotameter – disebut bypass rotameter
- Gerbang saluran terbuka (open channel gate)
- Tipe kerucut (cone quick plug)
- Desain bilah atau piston
Rotameter (Prinsip Utama)
Rotameter merupakan jenis flowmeter area variabel yang paling umum digunakan.
Strukturnya terdiri dari tabung kerucut vertikal yang terbuat dari kaca atau plastik, serta pelampung (float) yang dapat bergerak bebas di dalamnya.
Ketika tidak ada aliran fluida, pelampung berada di dasar tabung. Saat fluida mengalir dari bawah, pelampung akan naik hingga mencapai posisi setimbang, di mana perbedaan tekanan antara sisi atas dan bawah pelampung seimbang dengan berat pelampung itu sendiri.
Semakin besar laju aliran, semakin tinggi posisi pelampung.
Untuk fluida cair, pelampung naik karena kombinasi daya apung dan kecepatan aliran, sedangkan untuk gas, pengaruh daya apung kecil dan pelampung lebih sensitif terhadap kecepatan fluida.
Fitur Utama
- Ketinggian pelampung menunjukkan langsung laju aliran.
- Tabung pengukur dapat dikalsibrasi dan diberi skala unit aliran.
- Rentang pengukuran luas – turndown ratio hingga 12:1.
- Akurasi hingga ±1% dari skala penuh pada model tertentu.
- Tabung pengukur tersedia dalam bahan kaca, logam, atau plastik.
- Ukuran tabung bervariasi dari ¼ inci hingga lebih dari 6 inci.
- Untuk aplikasi aman seperti udara atau air, digunakan tabung kaca.
- Untuk tekanan/suhu tinggi, digunakan tabung logam.
- Tabung plastik cocok untuk cairan korosif atau air deionisasi.
- Umumnya tidak sensitif terhadap perubahan viskositas fluida.
- Versi dengan pelampung magnetik dapat digunakan untuk fungsi alarm atau sinyal otomatis.
- Aliran dapat dibaca langsung tanpa alat tambahan.
- Tersedia versi dengan katup pengatur manual.
Dimensi & Kalibrasi
Rotameter seperti PFM220 biasanya dikalibrasi untuk air atau udara, dengan skala langsung yang menunjukkan laju aliran standar.
Untuk cairan lain, laju aliran aktual dapat dikonversi ke setara air (gpm), sedangkan untuk gas ke setara udara (scfm).
Pabrikan biasanya menyediakan tabel konversi, nomogram, atau perangkat lunak perhitungan untuk membantu penentuan ukuran (sizing) yang tepat.
Keunggulan
- Biaya rendah & desain sederhana
- Tekanan jatuh rendah (low pressure drop)
- Tingkat linearitas tinggi
- Cocok untuk berbagai aplikasi fluida korosif
- Mudah dioperasikan & dipasang
- Tidak memerlukan daya listrik untuk operasi dasar
