Description

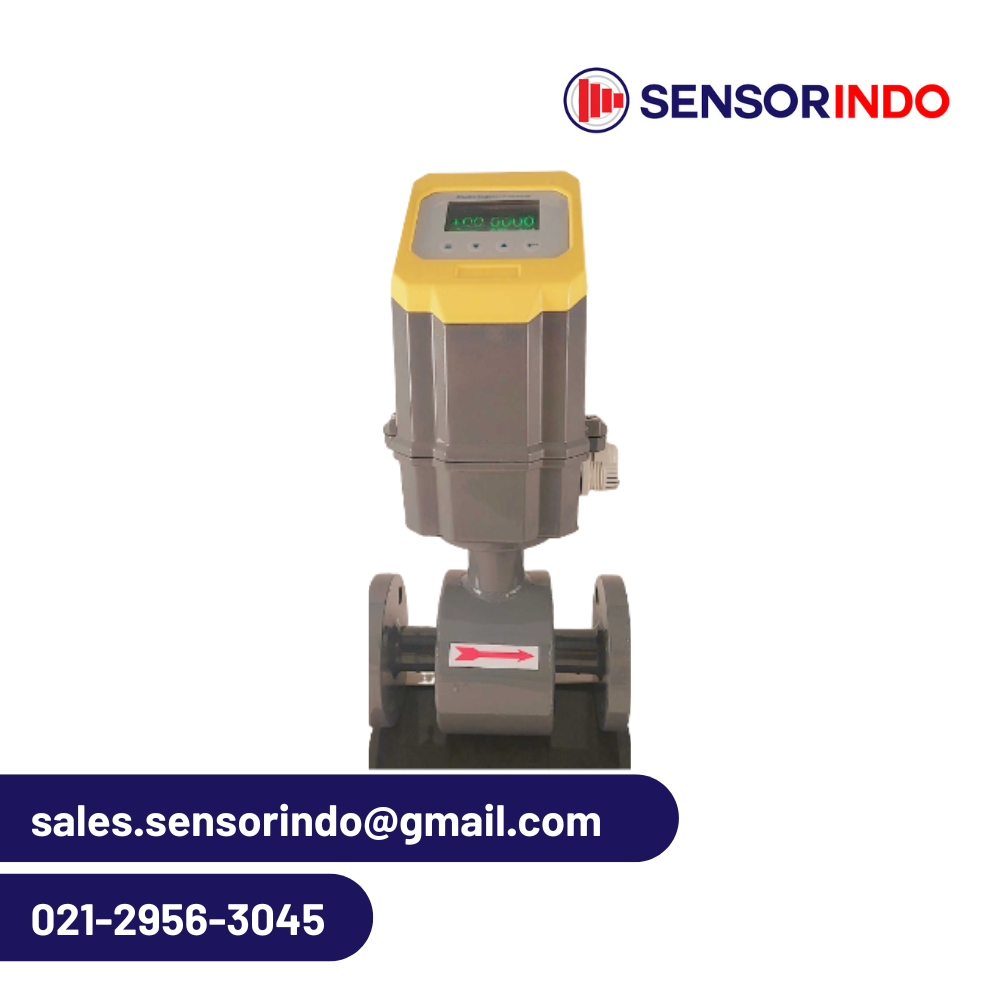

- Smart OLED display function.
- Display panel language: English/Traditional Chinese bilingual switch
- Simple setup and installation.
- Various size ranges to choose from.
- Multiple outputs: 4~20mA/pulse/MODBUS RTU
- High precision: ±0.5% RD
- Anti-interference and no pressure loss.
- Comply with design standards: EX/IP67/UL/IEC/SGS/ilac-MAR/TAF
/Pengantar Prinsip Flowmeter Elektromagnetik/
Flowmeter Elektromagnetik (disingkat EMF) adalah jenis baru alat ukur aliran yang berkembang pesat seiring perkembangan teknologi elektronik pada tahun 1950-an dan 1960-an. Flowmeter elektromagnetik adalah instrumen yang menggunakan prinsip induksi elektromagnetik untuk mengukur aliran fluida konduktif berdasarkan gaya gerak listrik yang diinduksi oleh fluida konduktif yang melewati medan magnet eksternal.
Prinsip flowmeter elektromagnetik didasarkan pada hukum induksi elektromagnetik Faraday. Ketika konduktor bergerak dalam medan magnet dan memotong garis medan magnet, potensial induksi akan dihasilkan di dalam konduktor, dan besarnya potensial induksi sebanding dengan panjang efektif konduktor dalam medan magnet dan kecepatan konduktor dalam medan magnet yang tegak lurus terhadap arah medan magnet. Demikian pula, ketika fluida konduktif mengalir dalam arah vertikal dalam medan magnet dan memotong garis induksi magnetik, potensial induksi juga akan dihasilkan pada elektroda di kedua sisi pipa.
1. Struktur Flowmeter Elektromagnetik
Struktur flowmeter elektromagnetik terutama terdiri dari sistem sirkuit magnetik, saluran pengukur, elektroda, cangkang, lapisan, dan konverter.
1. Sistem sirkuit magnetik: fungsinya adalah untuk menghasilkan medan magnet DC atau AC yang seragam. Sirkuit magnetik DC diwujudkan dengan magnet permanen, yang memiliki keunggulan struktur sederhana dan lebih sedikit interferensi oleh medan magnet AC, tetapi mudah untuk mempolarisasi cairan elektrolit dalam kateter pengukur, sehingga elektroda positif dikelilingi oleh ion negatif, dan elektroda negatif dikelilingi oleh ion positif. Fenomena polarisasi elektroda ini menyebabkan peningkatan resistansi internal antara kedua elektroda, sehingga sangat memengaruhi operasi normal instrumen. Ketika diameter pipa besar, magnet permanen juga besar, rumit, dan tidak ekonomis, sehingga flowmeter elektromagnetik umumnya mengadopsi medan magnet bolak-balik, dan dihasilkan oleh eksitasi catu daya frekuensi daya 50Hz.
2. Pelapis: Terdapat lapisan isolasi listrik lengkap pada sisi dalam saluran pengukur dan permukaan penyegelan flensa. Lapisan ini bersentuhan langsung dengan cairan yang akan diukur, dan fungsinya adalah untuk meningkatkan ketahanan korosi saluran pengukur dan mencegah hubung singkat potensial induksi oleh dinding saluran pengukur logam. Bahan pelapis sebagian besar terbuat dari plastik PTFE, keramik, dll. yang tahan korosi, tahan suhu tinggi, dan tahan aus.
3. Konverter: Sinyal potensial induksi yang dihasilkan oleh aliran cairan sangat lemah dan sangat dipengaruhi oleh berbagai faktor interferensi. Fungsi konverter adalah untuk memperkuat dan mengubah sinyal potensial induksi menjadi sinyal standar terpadu dan menekan sinyal interferensi utama. Tugasnya adalah memperkuat dan mengubah sinyal potensial induksi Ex yang dideteksi oleh elektroda menjadi sinyal DC standar terpadu.
4. Kateter pengukur: fungsinya adalah untuk mengalirkan cairan konduktif yang diukur. Agar fluks magnet dapat dialihkan atau dihubung singkat ketika garis medan magnet melewati saluran pengukur, saluran pengukur harus terbuat dari bahan dengan konduktivitas non-magnetik, konduktivitas listrik rendah, konduktivitas termal rendah, dan kekuatan mekanis tertentu. Bahan-bahan tersebut antara lain plastik, aluminium, dll.
5. Elektroda: Fungsinya untuk menarik sinyal potensial induksi yang proporsional dengan nilai terukur. Elektroda umumnya terbuat dari baja tahan karat non-magnetik dan harus rata dengan lapisannya agar fluida dapat mengalir tanpa hambatan. Posisi pemasangannya harus vertikal ke arah pipa untuk mencegah endapan menumpuk di atasnya dan memengaruhi akurasi pengukuran.
6. Selongsong: Terbuat dari bahan feromagnetik, merupakan penutup luar kumparan eksitasi sistem distribusi, dan mengisolasi interferensi medan magnet eksternal.
Kedua, prinsip flowmeter elektromagnetik
1. Prinsip Dasar
Prinsip dasar flowmeter elektromagnetik didasarkan pada hukum induksi elektromagnetik Faraday.
Prinsip kerja flowmeter elektromagnetik: Berdasarkan prinsip induksi elektromagnetik flens, sepasang elektroda deteksi dipasang pada dinding pipa yang tegak lurus terhadap sumbu tabung pengukur dan garis gaya magnet. Ketika cairan konduktif bergerak sepanjang sumbu tabung pengukur, cairan konduktif memotong garis gaya magnet dan menghasilkan potensial induksi, yang dideteksi oleh dua elektroda deteksi. Nilainya sebanding dengan laju aliran, dan nilainya adalah: E=B*V*D*K
Sensor mengirimkan gaya gerak listrik induksi sebagai sinyal aliran ke konverter. Setelah pemrosesan sinyal seperti amplifikasi, penyaringan konversi, dll., aliran sesaat dan aliran kumulatif ditampilkan oleh kristal cair dot-matrix dengan lampu latar.
