Description

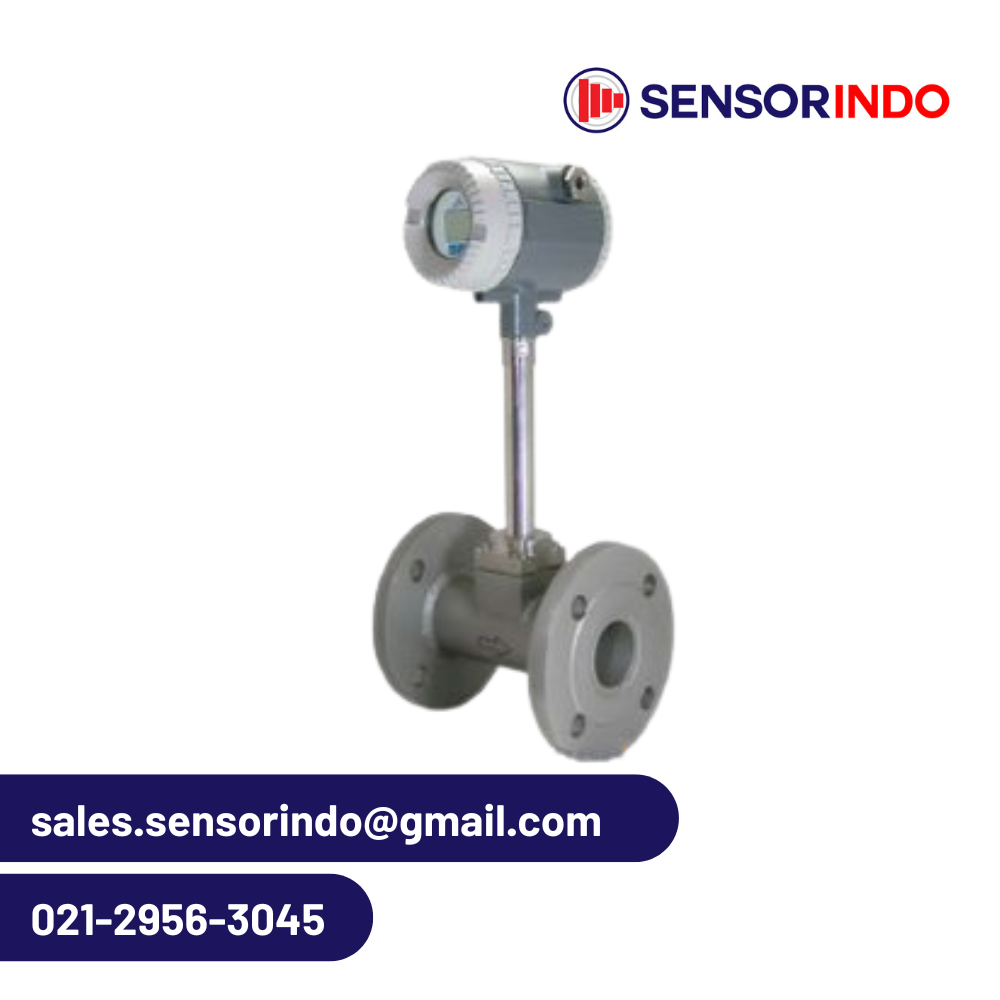

Fungsi dan Fitur Flowmeter Vortex
- Pengaturan dan diagnosis sederhana
- Dilengkapi kompensasi suhu dan tekanan
- Keluaran: 4~20mA / pulsa / MODBUS RTU
- Tersedia berbagai ukuran
- Rentang suhu: hingga 420°C
- Memiliki fungsi memori (scratchpad) untuk penyimpanan pengaturan dan kalibrasi
- Mendukung pengembangan NB-IoT
- Fungsi WiFi mendukung perangkat lunak SMM Cloud Sensor
- Memenuhi standar desain internasional: EX-ATEX / CE / IP67 / UL / IEC / SGS
Apa itu Flowmeter Vortex?
Komposisi Flowmeter Vortex
Flowmeter vortex terdiri dari:
- Sensor aliran, yang mendeteksi perubahan tekanan akibat pembentukan pusaran (vortex shedding) dari fluida di dalam saluran, dan mengubah perubahan tekanan tersebut menjadi sinyal listrik.
- Prosesor sinyal (signal processor), yang menerima sinyal dari sensor aliran dan menghasilkan sinyal keluaran yang sesuai dengan perubahan tekanan akibat pusaran fluida di dalam pipa.
Prinsip Kerja Flowmeter Vortex
Ketika fluida mengalir melewati badan penghambat (Bluff Body) dengan kecepatan tertentu, pusaran (vortex) akan terbentuk secara bergantian di sisi kanan dan kiri badan tersebut.
Pusaran-pusaran ini disebut “Vortex von Kármán”.
Karena pusaran muncul bergantian di kedua sisi vortex generator, maka tekanan berfluktuasi (pressure pulsation) di kedua sisi badan pembangkit pusaran.
Fluktuasi tekanan ini menghasilkan tegangan mekanis bolak-balik (alternating stress) pada sensor detektor.
Elemen piezoelektrik yang dikemas di dalam probe detektor akan menghasilkan sinyal muatan listrik bolak-balik dengan frekuensi sama seperti frekuensi pusaran yang terbentuk.
Frekuensi sinyal ini berbanding lurus dengan kecepatan aliran fluida.
Sinyal kemudian diperkuat oleh preamplifier dan dikirim ke unit pengolah data (intelligent flow totalizer) untuk diproses dan ditampilkan.
Rumus Hubungan Frekuensi dan Kecepatan Aliran
Dalam rentang bilangan Reynolds (Re) antara 2×10⁴ ~ 7×10⁶, hubungan antara frekuensi lepasnya pusaran (f), kecepatan fluida (V), dan lebar benda penghalang (d) dinyatakan dengan rumus:
[
f = St \times \frac{V}{d}
]
Keterangan:
- f = frekuensi pelepasan pusaran (Kármán vortex frequency)
- St = angka Strouhal (konstanta aliran)
- V = kecepatan fluida
- d = lebar benda berbentuk silinder segitiga yang menghasilkan pusaran
Aplikasi Flowmeter Vortex
1. Pemantauan Jalur Pipa Cerdas (Smart Pipeline Monitoring)
Alasan utama flowmeter vortex populer di industri adalah desainnya yang sederhana dan andal:
- Tidak memiliki bagian yang bergerak (non-moving parts)
- Tidak menyebabkan hambatan pada aliran pipa
- Tidak memerlukan kompensasi suhu atau tekanan tambahan
- Tetap akurat pada rentang aliran yang luas
- Instalasi mudah, tidak mengganggu sistem pipa
Namun, dalam beberapa aplikasi, sifat termal fluida dapat dipengaruhi oleh komposisi fluida itu sendiri.
Perubahan komposisi selama operasi dapat mempengaruhi akurasi pengukuran aliran.
Oleh karena itu, penting bagi pemasok flowmeter untuk mengetahui komposisi gas atau fluida agar dapat menerapkan faktor kalibrasi yang tepat.
Jika gas aktual berbeda dari campuran gas yang digunakan saat kalibrasi, akurasi pengukuran akan menurun.
2. Peralatan CVD (Chemical Vapor Deposition)
Apa itu CVD?
CVD (Chemical Vapor Deposition) adalah metode deposisi vakum yang digunakan untuk menghasilkan material padat berkualitas tinggi dan performa tinggi.
Proses ini umum digunakan dalam industri semikonduktor untuk menghasilkan lapisan tipis (thin film).
Dalam proses CVD, substrat (wafer) diekspos ke prekursor gas volatil yang kemudian bereaksi dan/atau terurai di permukaannya untuk menghasilkan lapisan material yang diinginkan.
Produk sampingan yang bersifat volatil akan dikeluarkan dari ruang reaksi melalui aliran gas.
CVD banyak digunakan dalam proses mikro-fabrikasi (microfabrication) untuk melapisi berbagai material, seperti:
- Silikon (Si), karbida, nitrida, oksinitrida
- Karbon (serat, nanofiber, nanotube, berlian, grafena)
- Fluorokarbon, tungsten, titanium nitrida
- Material dielektrik high-k
3. Papan Distribusi Gas / Papan Operasi (VMB / VMP)
Apa itu VMB/VMP?
VMB (Valve Manifold Box) dan VMP (Valve Manifold Panel) adalah sistem panel distribusi gas yang digunakan pada:
- EPI System (Epitaxy System)
- MOCVD (Metal-Organic Chemical Vapor Deposition)
- Material Supply System dan sistem gas industri lainnya
Dengan pengalaman dalam penanganan gas industri, kami mampu merancang dan memproduksi panel gas sesuai kebutuhan dan spesifikasi pelanggan.
Kami juga dapat menangani pasokan gas normal maupun gas cair, termasuk sistem hub ring.
Selain itu, produk kami memenuhi berbagai standar hukum dan peraturan teknis yang berlaku.
Jenis-Jenis Flowmeter
- Water Flowmeter (Flowmeter Air)
- Gas Flowmeter (Flowmeter Gas)
- Electromagnetic Flowmeter (Flowmeter Elektromagnetik)
- Vortex Flowmeter (Flowmeter Pusaran)
Informasi Tambahan
- Harga Flowmeter bervariasi tergantung jenis, ukuran, dan fungsi tambahan.
- Prinsip Flowmeter yang digunakan dapat disesuaikan dengan jenis fluida: cair, gas, atau campuran.
